Le vocabulaire du métier.

A

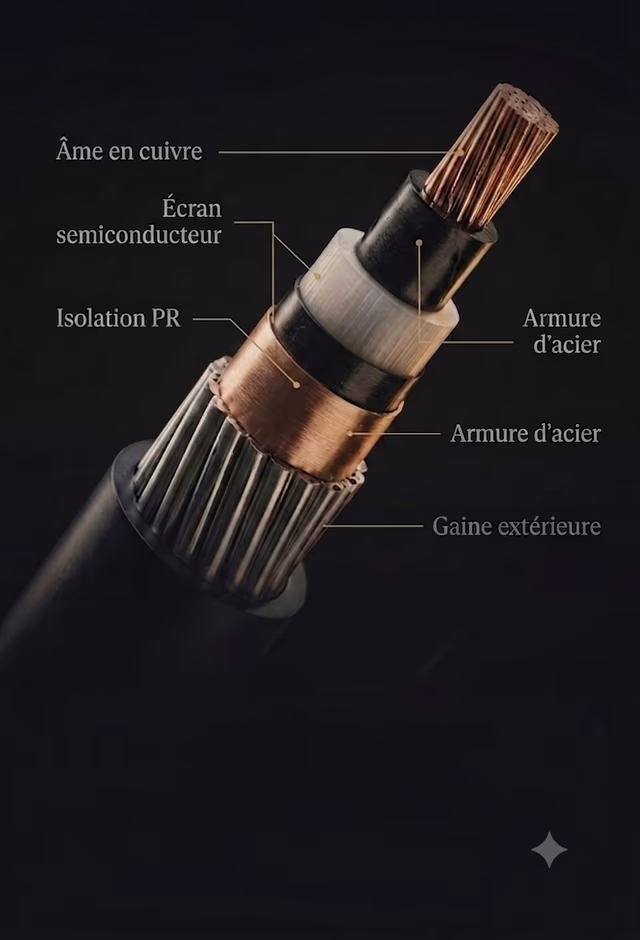

Âme conductrice

Partie centrale d'un câble, en cuivre ou aluminium, qui assure le transport du courant électrique. Chez Odyzia, l'âme est systématiquement en cuivre électrolytique de haute pureté (≥ 99,9 %).

Ampacité

Courant maximal admissible en régime permanent qu'un câble peut transporter sans dépasser sa température limite. Exprimée en ampères (A), elle dépend de la section, du matériau conducteur et des conditions de pose.

Armement de câble

Protection mécanique supplémentaire constituée de feuillards ou de fils d'acier enroulés autour du câble. Garantit la résistance aux chocs et aux efforts de traction lors de la pose en fouille.

C

Câble HTA

Câble Haute Tension catégorie A, dont la tension nominale est comprise entre 1 kV et 50 kV. Utilisé pour la distribution publique (ENEDIS) et les raccordements industriels. Norme de référence : NF C 33-226.

Câble HTB

Câble Haute Tension catégorie B, au-delà de 50 kV (typiquement 63 kV, 90 kV, 225 kV, 400 kV). Destiné au transport d'énergie longue distance et aux postes sources de RTE. Exigences de conformité IEC 60840 et IEC 62067.

Conformité normative

Attestation documentée qu'un produit ou une installation respecte les normes applicables (NF C, IEC, EN, CE). Chez Odyzia, chaque livraison est accompagnée des certificats de conformité et rapports d'essais correspondants.

Cuivre électrolytique

Cuivre raffiné par électrolyse atteignant une pureté ≥ 99,9 % (grade Cu-ETP). Sa très faible résistivité (1,72 × 10⁻⁸ Ω·m) en fait le matériau de référence pour les conducteurs HT.

E

Écran métallique

Couche conductrice (ruban ou fils de cuivre) entourant l'isolation d'un câble HT. Homogénéise le champ électrique, limite les perturbations électromagnétiques et assure l'équipotentialité de l'enveloppe.

ENEDIS

Gestionnaire du Réseau de Distribution d'Électricité en France (ex-ERDF). Exploite le réseau HTA/BT sur 95 % du territoire. Client et prescripteur clé pour les câbles de distribution Odyzia.

I

IEC 60228

Norme internationale définissant les classes de conducteurs de câbles isolés (sections, nombre de brins, résistances maximales). Référence incontournable pour qualifier les âmes conductrices HT.

Isolation XLPE

Polyéthylène réticulé (Cross-Linked Polyethylene) utilisé comme diélectrique principal des câbles HT. Offre une excellente tenue thermique (90 °C en régime permanent, 250 °C en court-circuit) et une faible permittivité.

P

Poste source

Ouvrage électrique transformant l'énergie HTB (RTE) en HTA (ENEDIS). Point névralgique du réseau de distribution, il concentre des câbles de raccordement de très haute criticité.

Protection différentielle

Relayage de protection mesurant la différence de courant entre l'entrée et la sortie d'un équipement. Toute dissymétrie supérieure au seuil réglé déclenche le disjoncteur, protégeant l'installation contre les défauts d'isolement.

Pression de gaz SF₆

Hexafluorure de soufre utilisé comme diélectrique et agent d'extinction d'arc dans les appareillages HTB (GIS). Ses propriétés isolantes sont environ 3 fois supérieures à celles de l'air à pression atmosphérique.

R

Résistivité

Propriété intrinsèque d'un matériau exprimant sa résistance au passage du courant électrique (Ω·m). Le cuivre recuit présente une résistivité de 1,72 × 10⁻⁸ Ω·m à 20 °C, contre 2,82 × 10⁻⁸ Ω·m pour l'aluminium.

RTE

Réseau de Transport d'Électricité. Gestionnaire du réseau HTB français (63 kV à 400 kV). Prescrit des exigences techniques très strictes pour les câbles et équipements de ses ouvrages — exigences auxquelles les produits Odyzia sont conçus pour répondre.

S

Section nominale

Aire de la section transversale du conducteur exprimée en mm². Les sections normalisées pour câbles HT vont de 35 mm² à 2 500 mm². Plus la section est grande, plus l'ampacité est élevée et la résistance linéique faible.

Semi-conducteur

Couches extrudées à résistivité intermédiaire placées entre l'âme et l'isolation, et entre l'isolation et l'écran. Leur rôle est d'homogénéiser le champ électrique et d'éviter les contraintes locales sur le diélectrique.

T

Tension nominale (U₀/U)

Tension de référence du câble exprimée sous la forme U₀/U (kV) : U₀ est la tension entre âme et écran, U est la tension entre phases. Exemple : 18/30 kV pour un réseau HTA 30 kV ; 127/220 kV pour un réseau HTB 220 kV.

Traçabilité

Capacité à reconstituer l'historique complet d'un produit : numéro de lot, origine des matières premières, date de fabrication, résultats d'essais, certifications. Exigée par RTE et ENEDIS pour tous les câbles posés sur leurs ouvrages.

Transformateur de puissance

Machine statique convertissant l'énergie électrique d'un niveau de tension à un autre par induction électromagnétique. Composant central des postes sources et des sous-stations HT/MT.

V

Vieillissement diélectrique

Dégradation progressive des propriétés isolantes d'un câble sous l'effet cumulé des contraintes électriques, thermiques et mécaniques. Le suivi des cycles de charge et les essais périodiques permettent d'anticiper les risques de claquage.
